Từ A đến Z lắp đặt tay nâng Blum AVENTOS HF Chính hãng

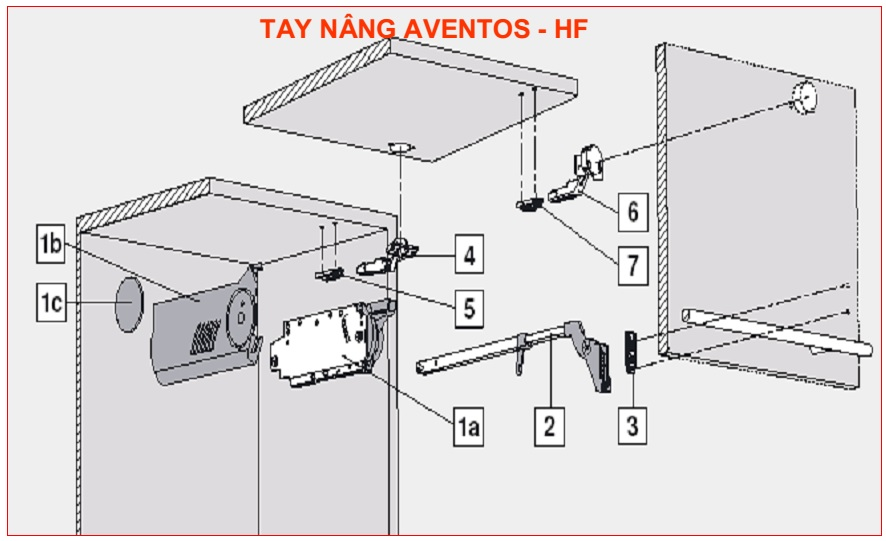

1a – Hộp cơ học nâng đỡ cánh tủ
1b,1c – Mặt lạ của hộp cơ học
2 – Tay nâng đỡ cánh tủ
3,5,7 – Chân đế bản lề Clip top.
4 – Bản lề nối cánh trên với hộc tủ.
6 – Bản lề nối 2 cánh

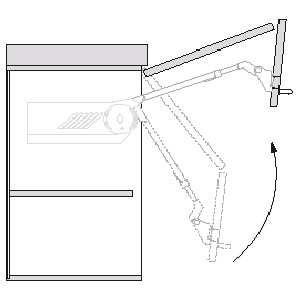

Hộp cơ học:

Sử dụng hệ thống lò xo kép tạo hiệu ứng đàn hồi cân bằng giúp cánh tủ được nâng lên, hạ xuống nhẹ nhàng và có thể dừng tại bất cứ điểm nào.

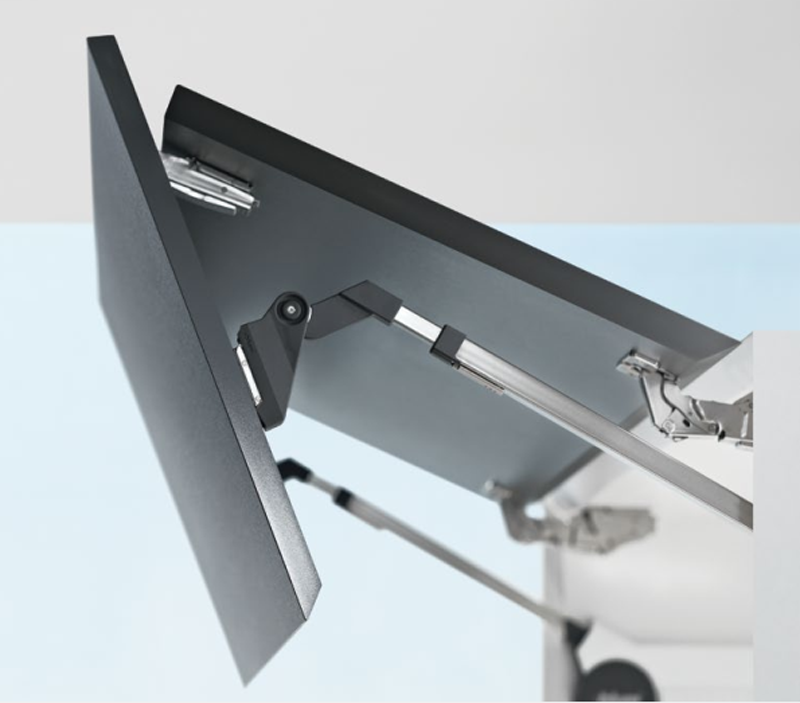

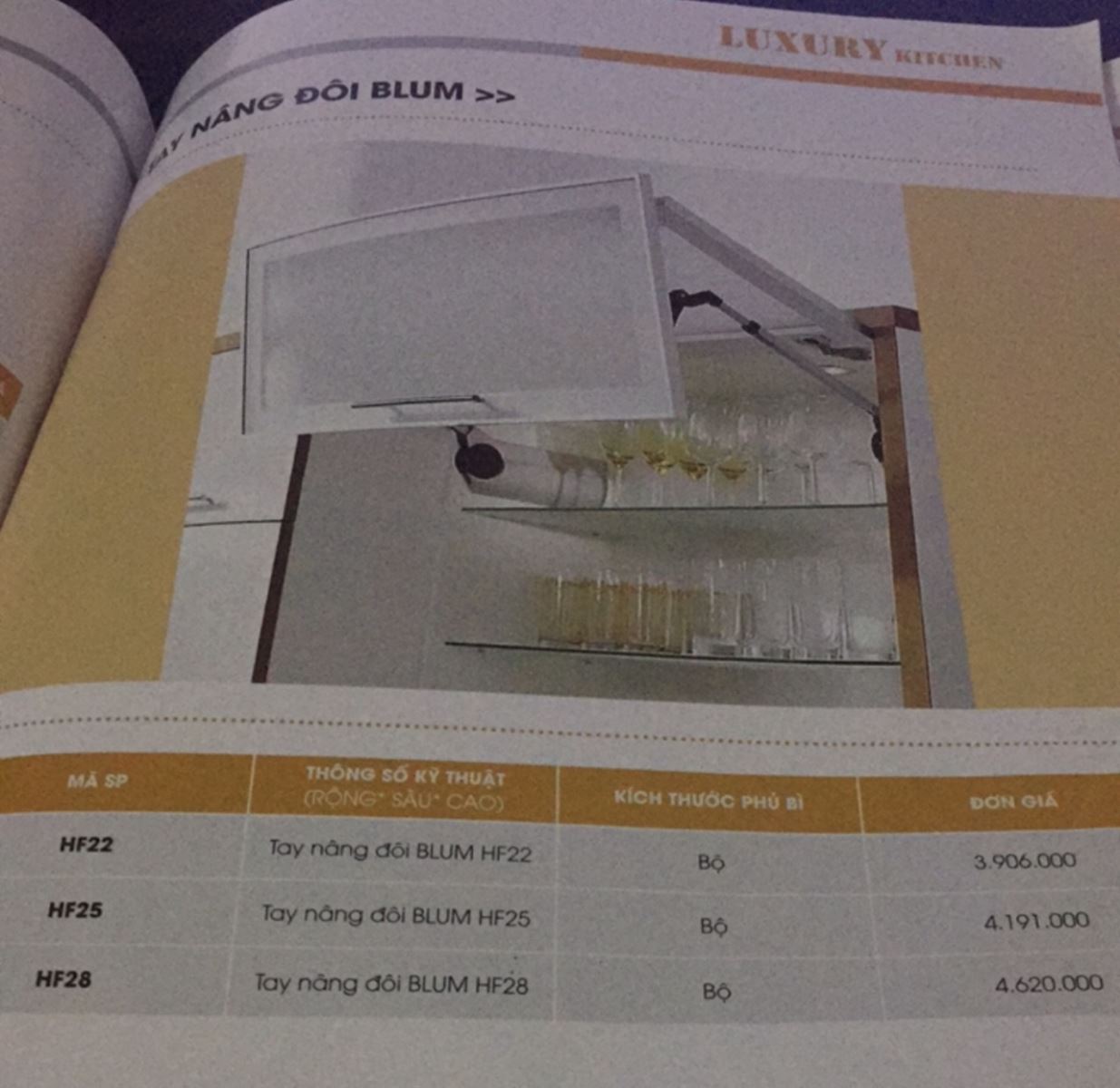

Tay nâng đôi Blum Aventos HF được dùng cho tủ 2 cánh, cánh dưới nhỏ hơn hoặc bằng cánh trên. Hộp cơ học với trong lượng nâng được chọn theo trọng lượng cánh tủ.
Tay nâng đỡ được chọn theo độ cao của khoang tủ. (bảng tính dưới)
( Giới hạn độ cao từ 480 – 1040 mm chiểu rộng tối đa là 1800mm chiều ngang trong lòng tối thiểu 280mm)

Chi tiết các bước lắp đặt tay nâng tủ bếp Blum

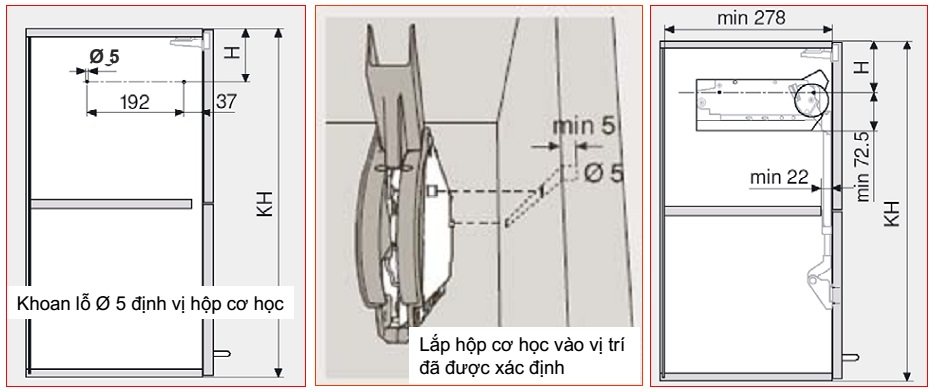

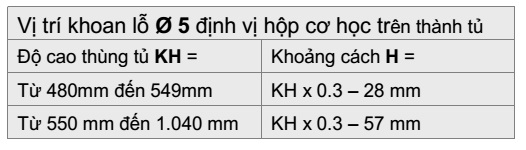

Bước 1: Khoan lỗ Ø 5 định vị hộp cơ học trên thành tủ theo công thức tính và hình vẽ sau.
1. Lắp hộp cơ học vào vị trí đã được xác định sao cho 2 điểm lồi trên hộp cơ học lọt vào 2 lỗ đã khoan.
2. Dùng vít 04mm x 35mm bắt chặt hộp cơ học vào thành tủ

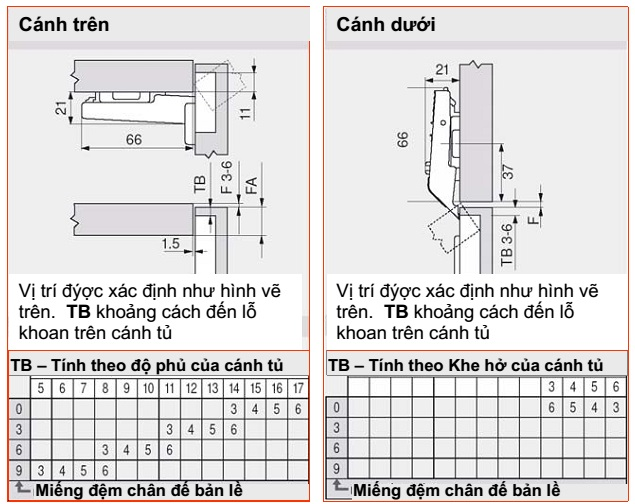

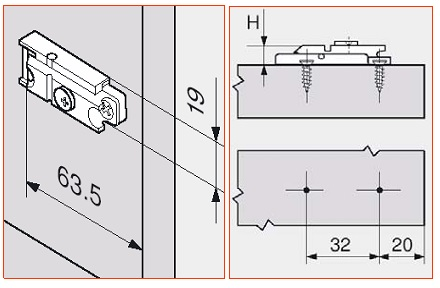

Bước 2: Xác định vị trí lắp đặt thân bản lề và chân đế bản lề theo các công thức và hình vẽ.

• Xác định vị trí lắp đặt chân đế bản lề trên thân tủ và cánh tủ trên.

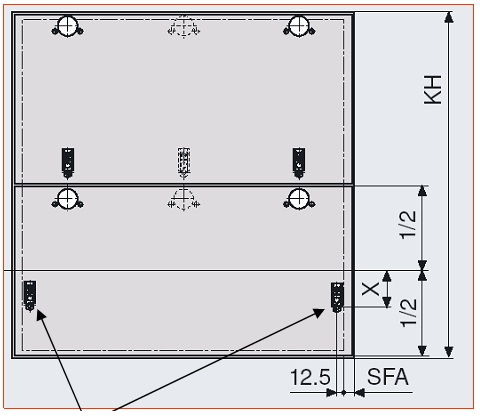

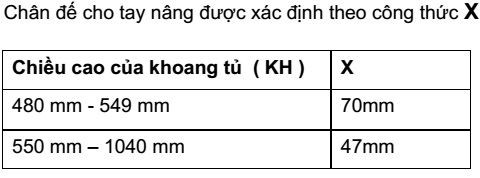

• Xác định vị trí lắp đặt chân đế cho tay nâng trên cánh tủ dưới theo công thức và hình vẽ



– Khoảng cách TB là khoảng cách từ mép cánh tủ đến lỗ khoan Ø 35 lắp thân bản lề.
– Khoảng cách TB phụ thuộc vào độ phủ của cánh tủ lên khung tủ hoặc khe hở giữa hai cánh.

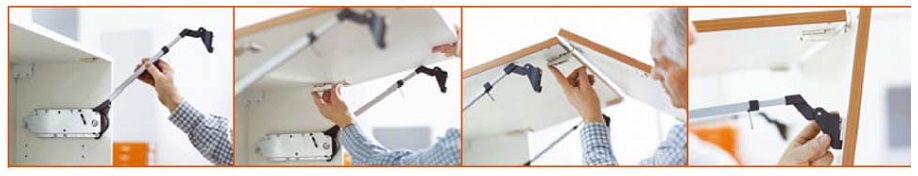

1. Lắp tay nâng với hộp cơ học ( hình 1 ).
2. Lắp cánh tủ trên với khoang tủ ( hình 2 ).
3. Lắp cánh tủ dưới với cánh tủ trên( hình 3 ).
4. Lắp cánh tủ dưới với tay nâng ( hình 4 )

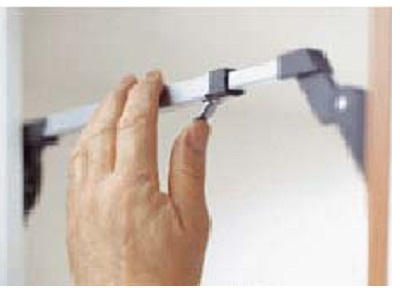

5. Điều chỉnh độ dài của tay nâng Blum và khoá lại ( hình 5 ).

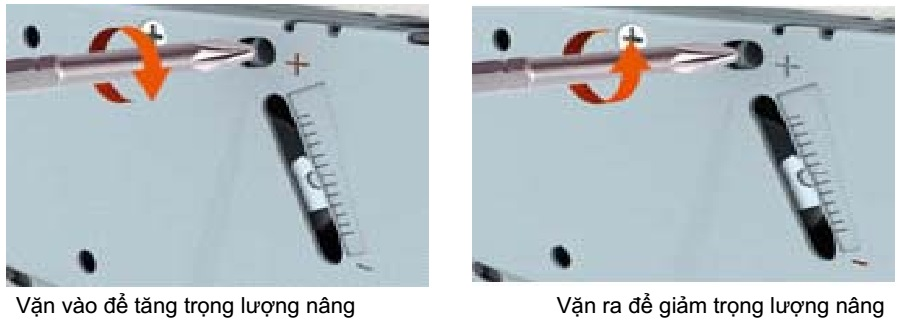

6. Điều chỉnh trọng lượng nâng của hộp cõ học ( hình 6 ).

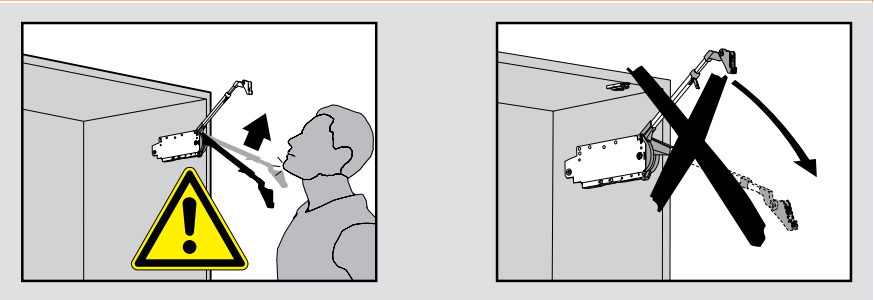

Lưu ý: Chỉ điều chỉnh trong giới hạn

Video hướng dẫn lắp đặt tay nâng đôi Blum HF
